Сценарии использования ЭТрН

Properties1
tags1с, эдо, эпд, титулы, этрн, блок-схема

3 min read

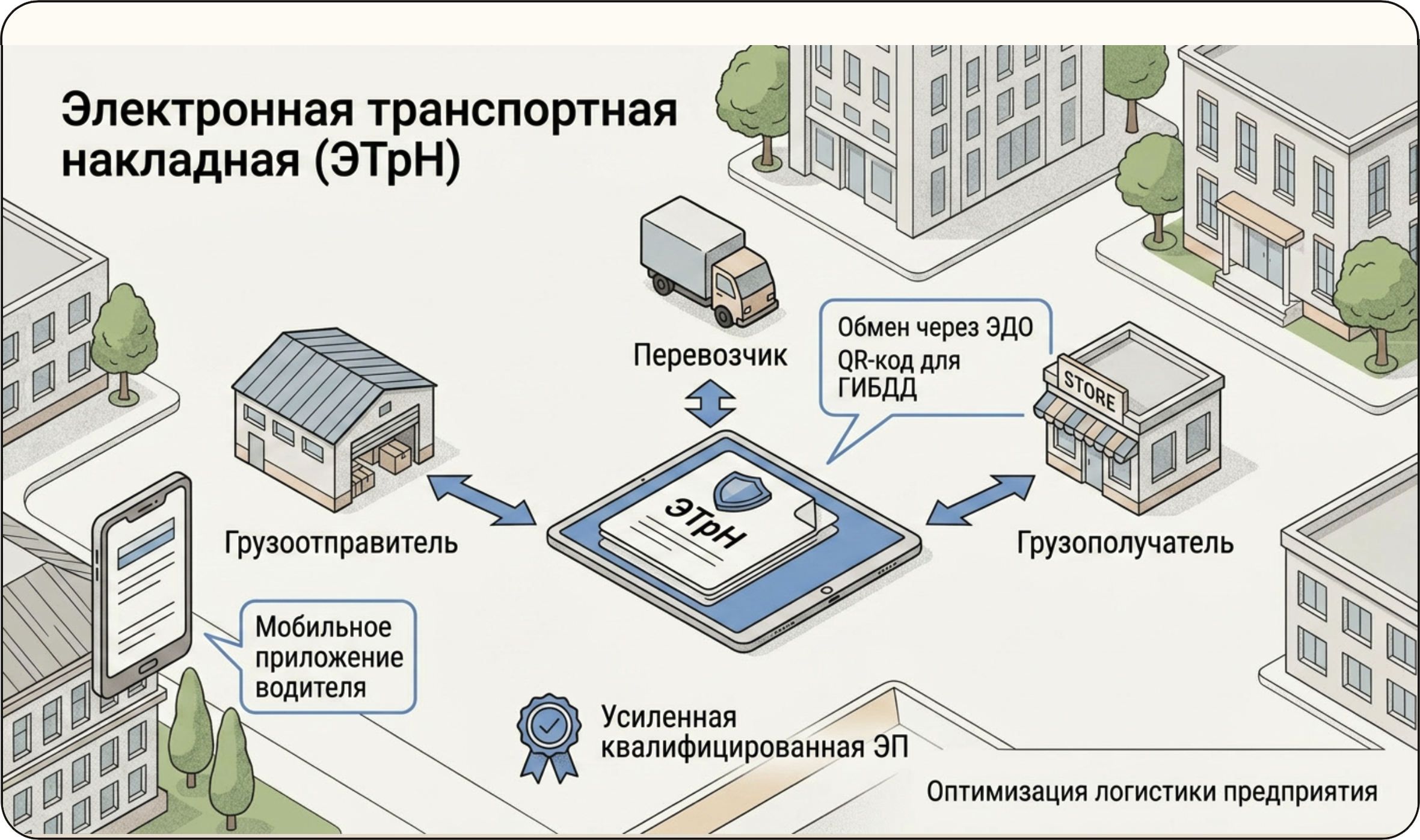

Титулы

Обязательные титулы

1 - Оформление Заполняет: Грузоотправитель 📦 ➡ Условия договора, сведения о сторонах сделки, водителе, грузе и сопроводительных бумагах

2 - Погрузка Заполняет: Перевозчик 🚚 О том, в каком состоянии находится товар на момент погрузки

3 - Приемка Заполняет: Грузополучатель ➡ 📦 О времени и месте приема груза от перевозчика, о состоянии товара

4 - Разгрузка Заполняет: Перевозчик 🚚 О сдаче товара грузополучателю

Опциональные титулы

5 - Отражение стоимости Заполняет: Перевозчик 🚚 Об изменении стоимости перевозки и о финальной стоимости услуги

6 - Подтверждение стоимости Заполняет: Грузоотправитель 📦 ➡ Об изменении стоимости перевозки и о финальной стоимости услуги

7 - Переадресовка Заполняет: Перевозчик 🚚 Об изменении грузополучателя или его адреса

8 - Замена водителя/ТС Заполняет: Перевозчик 🚚 О замене водителя или транспорта

Примитивная схема подписания титулов

Серым цветом выделены необязательные титулы

graph TB

%% Верхний сабграф — Титулы
subgraph TitleZone [Титулы ЭТрН]
    direction LR
    T1[Т1 Оформление]
    T2[Т2 Погрузка]
	T8[Т8 Замена водителя/ТС]
	T7[Т7 Переадресовка]
    T3[Т3 Приемка]
    T5[Т5 Отражение стоимости]
	T6[Т6 Подтверждение стоимости]
    T4[Т4 Разгрузка]
end

%% Нижний сабграф — Участники
subgraph Participants [Участники процесса]
    direction LR
    Shiper[Грузоотправитель 📦 ➡<br>Создаёт ЭТрН. Указывает отправляемый груз]
    CargoCarrier[Грузоперевозчик 🚚<br>Подтверждает получение груза]
    CargoCarrier4[Грузоперевозчик 🚚 заменяет водителя/ТС]
    CargoCarrier5[Грузоперевозчик 🚚 устанавливает новый адрес]
    Consignee[Грузополучатель ➡ 📦<br>Указывает полученный груз]
    CargoCarrier2[Грузоперевозчик 🚚<br>Завершает документооборот]
    CargoCarrier3[Перевозчик 🚚 указывает новую стоимость]
    Shiper2[Грузоотправитель 📦➡️ подтверждает изменение стоимости]
end

%% Стрелки от участников к титулам
Shiper --> T1
CargoCarrier --> T2
CargoCarrier4 --> T8
CargoCarrier5 --> T7
Consignee --> T3
CargoCarrier3 --> T5
Shiper2 --> T6
CargoCarrier2 --> T4

style T5 fill:#808080, stroke:#000000, stroke-width:1px
style T6 fill:#808080, stroke:#000000, stroke-width:1px
style T7 fill:#808080, stroke:#000000, stroke-width:1px
style T8 fill:#808080, stroke:#000000, stroke-width:1px

Подробная блок схема очерёдности подписания титулов

graph TD
T1[Т1 Оформление]
T2[Т2 Погрузка]
T3[Т3 Приемка]
T4[Т4 Разгрузка]
T5[Т5 Отражение стоимости]
T6[Т6 Подтверждение стоимости]
T7[Т7 Переадресовка]
T8[Т8 Замена водителя/ТС]

Shiper["Грузоотправитель 📦 ➡<br>Создаёт ЭТрН. Указывает отправляемый груз"]
CargoCarrier["Грузоперевозчик 🚚<br>Подтверждает получение груза"]
Consignee["Грузополучатель  ➡ 📦<br>Указывает полученный груз"]
CargoCarrier2["Грузоперевозчик 🚚<br>Подтверждает отгрузку"]

%% Начало блок схемы
A9["Мы - Грузоотправитель 📦 ➡.<br> Планируем выполнить перевозку по РФ"] --> Q0
Q0{Перевозка с участием привлеченного транспорта}
Q0 --> |Да| Q1
Q0 --> |Нет| A0[Формирование ЭТрН не требуется]

Q1{Грузоперевозка с участием экспедитора}
Q1 -->|Да| A3["Заключается договор об организации перевозки <i>подписывается грузоотправителем и экспедитором, а после дополняется поручением экспедитору и экспедиторской распискоий</i>"] --> A31["Заключается договор о перевозке <i>подписывается экспедитором и перевозчиком, а также сопровождается оформлением транспортной накладной</i>"] --> Q2
Q1 -->|Нет| Q11

Q11{"Это <b>самовывоз</b> силами перевозчика"}
Q11 -->|Нет| A2
Q11 -->|Да| A11[Грузоотправитель и Грузополучатель - Лицо заключившее договор грузоперевозки] --> Shiper

Q2{Экспедитор принял груз во владение}
Q2 -->|Да| A1["Экспедитор является грузоотправителем 📦➡️"] --> Shiper
Q2 -->|Нет| A2["<b>Грузоотправитель</b> не меняется<br><b>Перевозчик</b> - Фактический перевозчик<br><b>Грузополучатель</b> - Фактический грузополучатель"] --> Shiper


Shiper --> T1 --> CargoCarrier --> T2 --> A22[Выполняется перевозка] --> Q3{Грузоперевозчику требуется заменить водителя или транспортное средство.}
Q3 -->|Да| T8 --> Consignee
Q3 -->|Нет| Consignee

%% Q6{Требуется переадресация}
%% Q6 -->|Да|A41
%% Q6 -->|Нет|Consignee

Consignee --> T3 --> CargoCarrier2 --> T4 --> Q4

Q4{Грузополучатель принял весь груз?}
Q4 -->|Да| Q5
Q4 -->|Нет| A41["<b>Перевозчик</b> и <b>грузоотправитель</b> договариваются о том, куда нужно доставить непринятую часть груза."] --> A42["<b>Перевозчик</b> указывает новый адрес доставки и данные нового грузополучателя"] --> T7 --> A22

Q5{Стоимость перевозки отличается от первоначальной?}

Q5 --> |Нет| A51[Документооборот завершается]
Q5 --> |Да| A52["Перевозчик 🚚 указывает новую стоимость"] --> T5

T5 --> A53["Грузоотправитель 📦➡️ подтверждает изменение стоимости"] --> T6 --> A51
